智能产线模组

2015年首次提出的“中国制造 2025”是中国政府实施制造强国战略第一个十年的行动纲领,其中提出了通过“三步走”实现制造强国的战略目标。主要包括:第一步,到 2025 年迈入制造强国行列;第二步,到 2035 年中国制造业整体达到世界制造强国阵营中等水平;第三步,到新中国成立一百年时,综合实力进入世界制造强国前列。

“中国制造 2025”要推动的是智能化和信息化升级,而非仅仅实现自动化。智能制造将通过传感、机器视觉等系统的应用,形成大数据的采集、反应和对未来的预测,在产品的开发和制造、产品的设计和制造、产品的质量和管理体系三方面形成有效闭环。

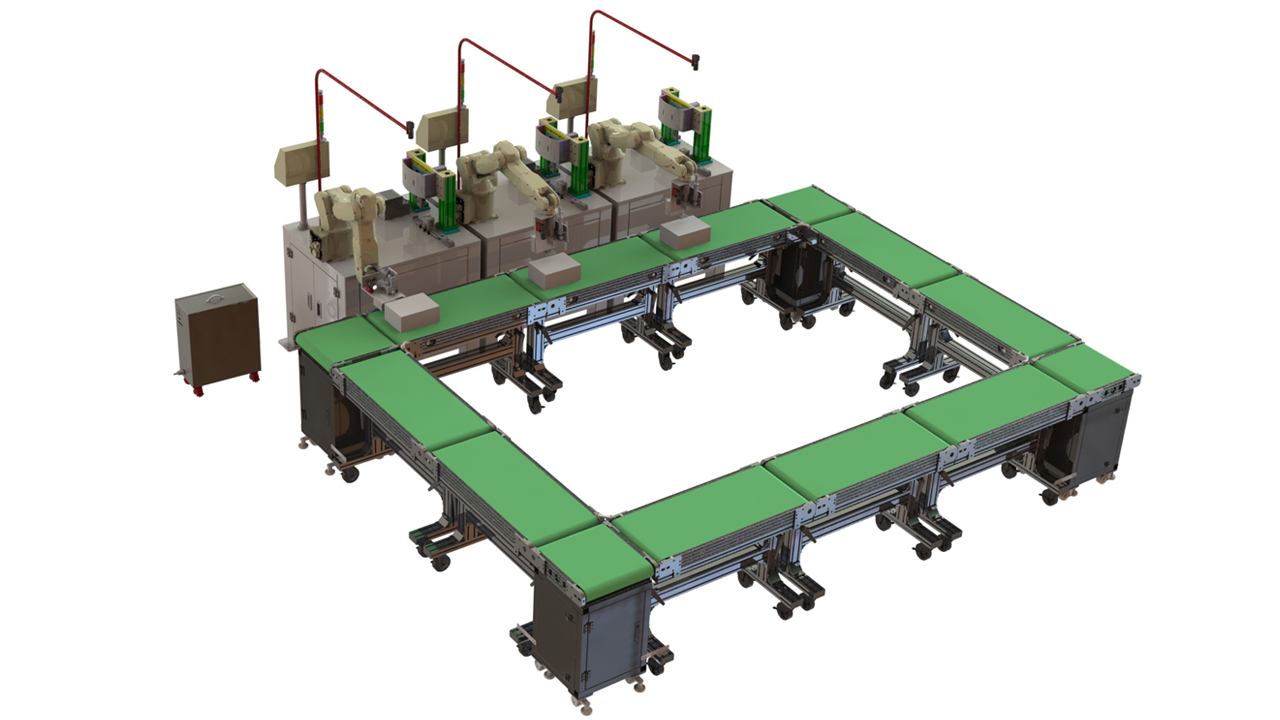

在此背景下,我司推出标准品智能产线,以NEXCOM自主研发的控制器NEXGMC为主控单元,透过EtherCAT 高速通讯处理,反应时间明显降低。以1米为单位,实现整条产线的快速拆装及更灵活的拼接方案,透过网关,将NEXGMC收集的数据实时传输到各云端与SCADA画面,体现更智能的产线监控。


硬体介绍

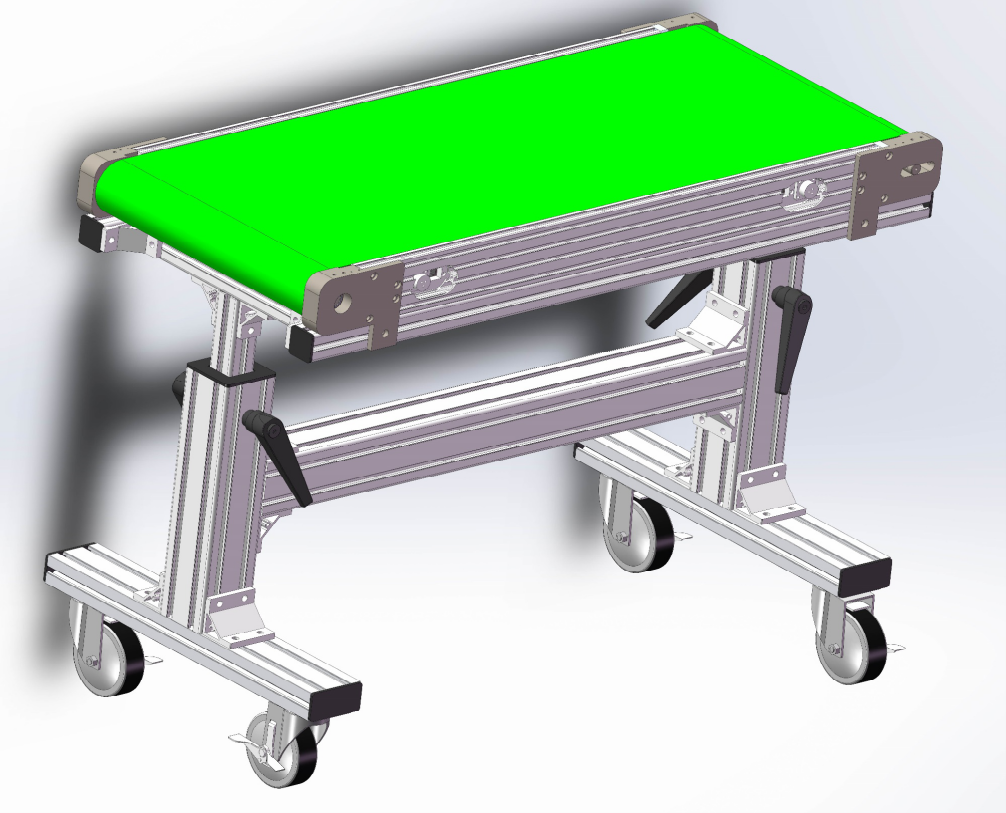

直线体-L款

 直流式线体,采用EtherCAT串接控制模式,可根据现场要求任意组装。

  • 独立供电口及网络接口
  • 高度可自由调节
  • 线体拼接时,分为电源进电口In/Out,网路IN/Out连接
  • 独立式皮带结构,可自由拆卸,维护直接拆下换上备用品即可
  • 单站式马达(57步进电机)配备同步带驱动滚筒,转速稳定,噪声小
  • 减速机速比1:10,滚筒直径73mm
  • 尺寸:长1000mm,宽400mm,高750-900mm

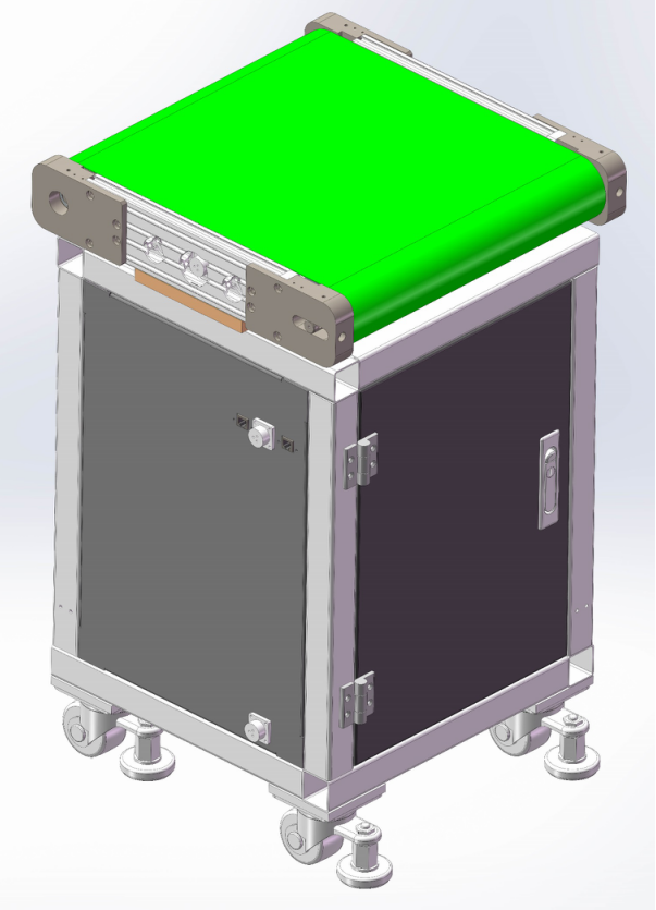

换向线体-Z款

 可完成需90度换向操作,或者多线体时分流

  • 旋转机构:此机构可让顶部流水线部分在0°-180°之间灵活转动
  • 顶升机构:智能产线高度为90cm,顶升机构可上升20cm,上升高度可自由调节。整个产线高度行程为90cm-110cm
  • 滚轮(带刹车):底部采用滚轮(带刹车)设计,既能保证产线运作时的稳定,又能保证在拆装或拼装时的便捷
  • 顶升马达(86步进电机),实现载体上升下降操作;上下各有限位Sensor
  • 旋转机构为马达(86步进电机)配备速比10减速机,驱动4分度分度盘,完成一次可以准确旋转90°的功能
  • 驱动器上提供IO接口,可以直接使用,可用作线体作动或者停止的条件
  • 单站式马达(57步进电机)配备同步带驱动滚筒,转速稳定,噪声小
  • 减速机速比1:10,滚筒直径73mm
  • 尺寸:长450mm,宽400mm,高750mm

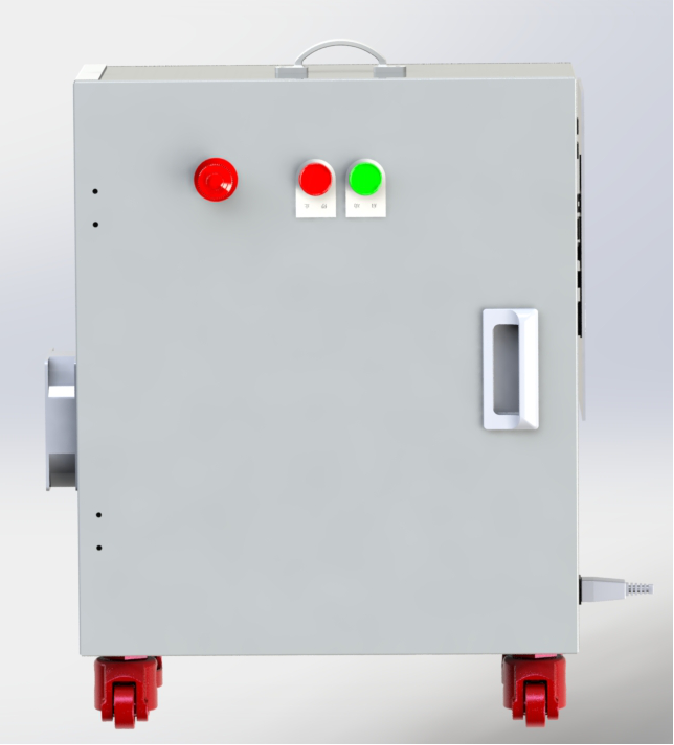

便携式控制主站

独立式控制主站(RCB100-ECM),可移动至任意线体附近,任一线体作为起始站

  • 外置接口:外置网口、IO口、USB接口、及VGA显示器接口
  • 线体按钮:线体急停按钮、一键启动按钮、一键停止按钮
  • 滚轮(带刹车):主站可随意移动,根据线体模式需要移动至第一号站附近
