VIC7000 影像数据采集

产品定位



  • 卓越的安全方法

    • PC-based 设备撷取数据 (Non Protocol)

      • 非侵入式
      • 安全
      • 快速
      • 不影响既有设备
  • 丰富的通讯界面

    • Modbus(PLC 领域)

    • REST API(IT 领域)

    • SQL Server(DB 领域) (only for 7300/7500)

    • 使用者可依习惯的通讯领域去使用

  • 跨平台
    • Windows, Linux, Mac, DOS, 其他的操作系统皆可支持
  • 策略
    • 利用影像讯号加以分析
  • 目标市场
    • 高科技制造业(FAB):半导体设备/面板设备/电路板设备

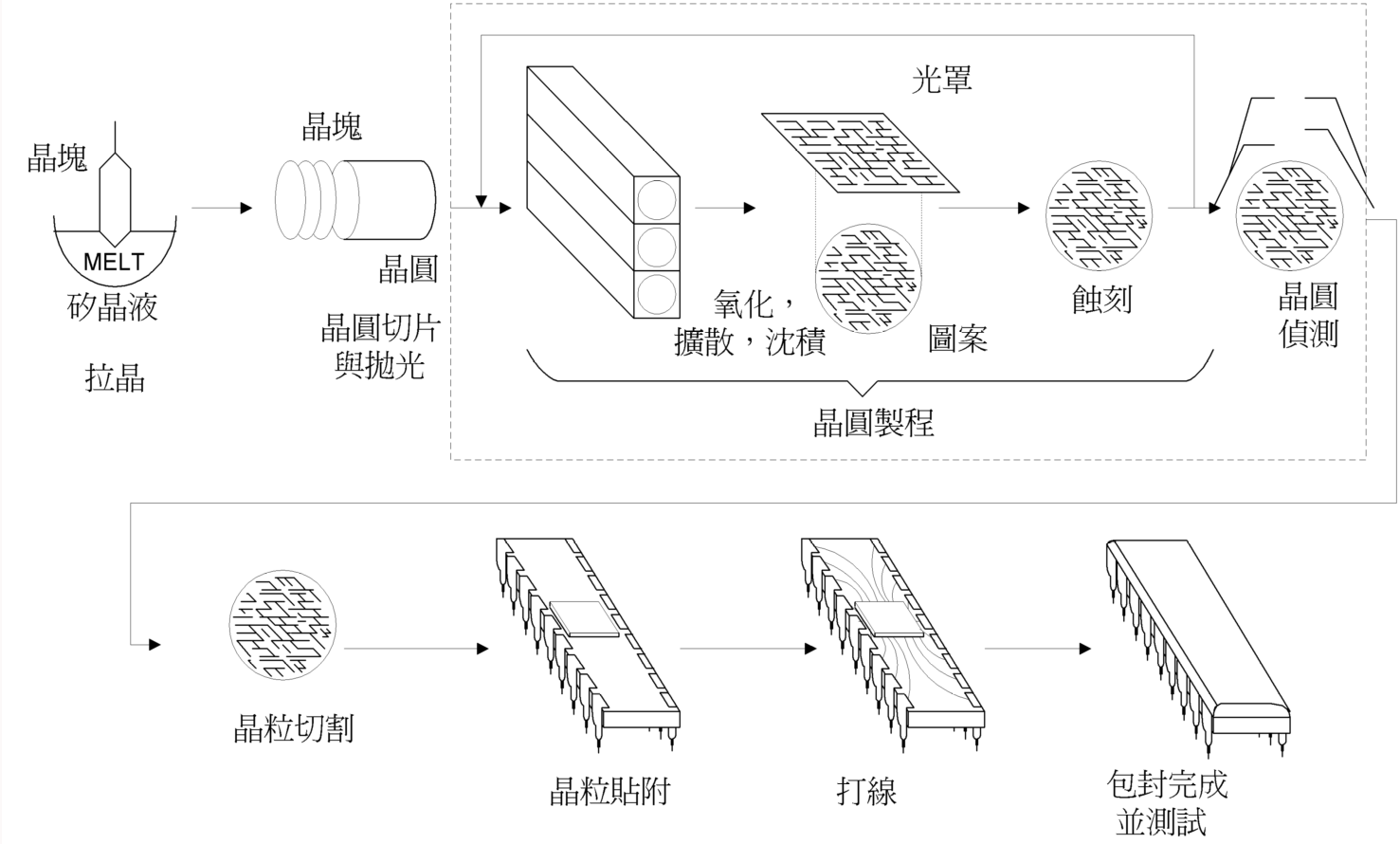

半导体设备

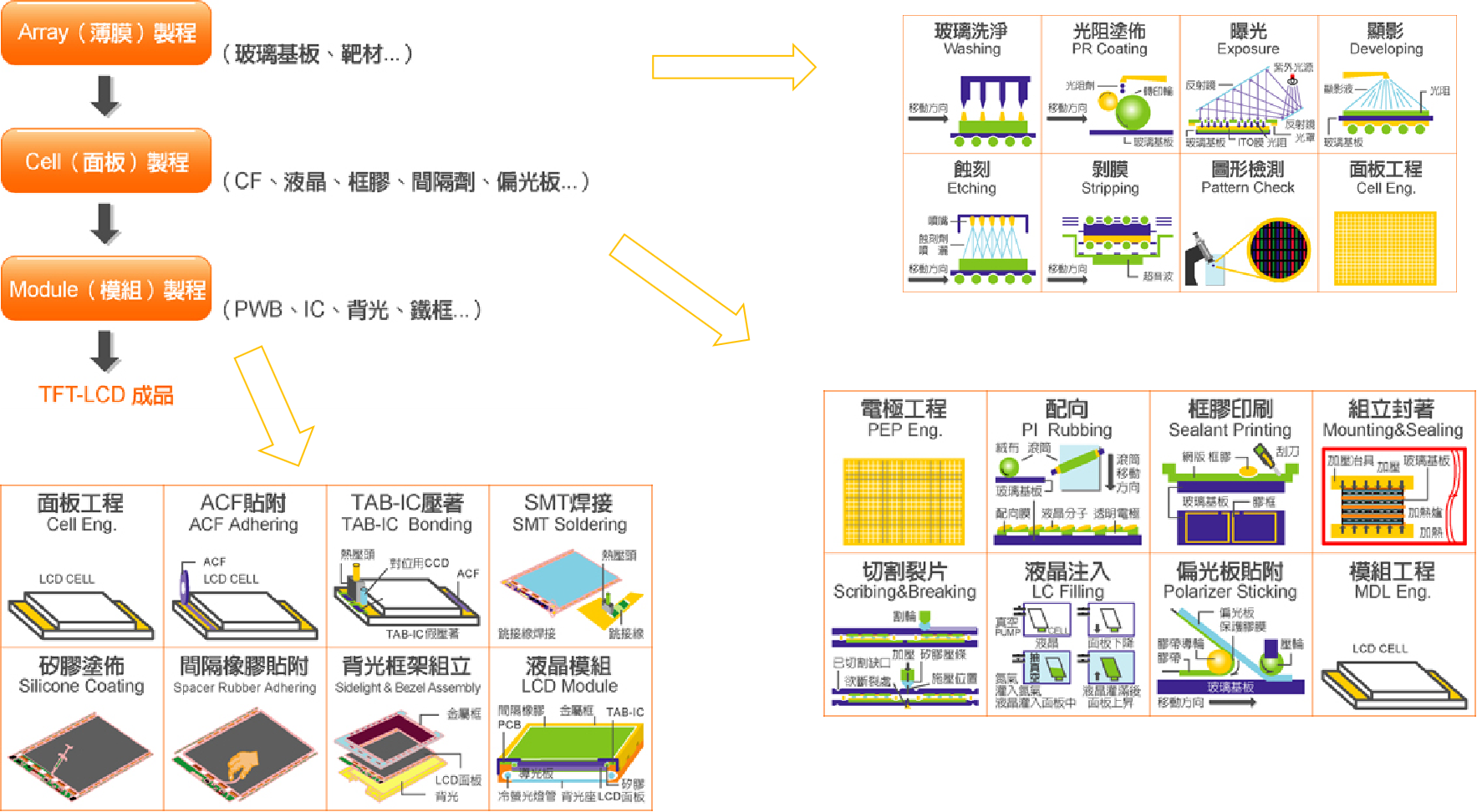

面板设备

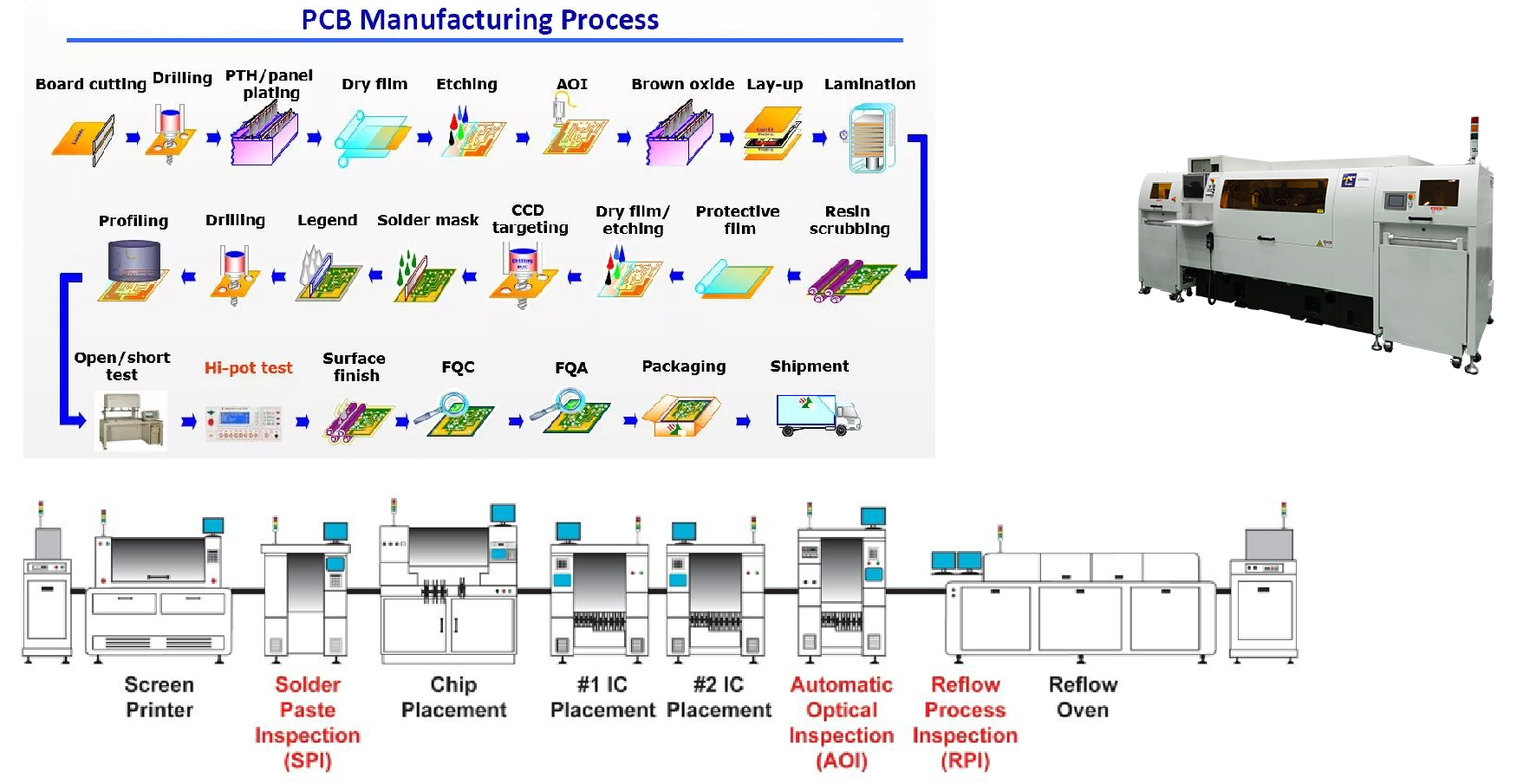

电路板设备

 分类比较




VIC7100 VIC7300 VIC7500

  • Celeron ® processor J1900 Quad Core 2.0GHz

  • DDR3L 4G

  • mSATA 64G

  • 通讯格式与接口:

    • TCP/IP Server

    • Modbus TCP Server

    • REST API Server
      TCP client的模式,可同时允许20 Client 联机

  • 资料撷取:

    • ASCII Code格式

    • 每页20个ROI

    • 可撷取3页

    • 每个ROI可撷取50个字符

  • 取样率:2 Frame per Second

  • Core™ i3-6100TE, Dual Core, 2.7GHz

  • DDR4 8G

  • 2.5” SATA HDD 1T

  • 通讯格式与接口:

    • SQL Server

  • 资料撷取:

    • 每页50个ROI

    • 可撷取5页

    • 每个ROI可撷取100个字符

  • 取样率:10 Frame per Second

  • 脚本逻辑编辑(包含email Alarm)

  • SQL Database 数据纪录 ( 自动覆写)

  • Core™ i5-6500TE, Dual Core, 2.3GHz

  • DDR4 16G

  • 通讯格式与接口:

    • SECS GEM

  • 资料撷取:

    • 每页99个ROI

    • 可撷取10页

    • 每个ROI可撷取249个字符

  • 取样率:20 Frame per Second

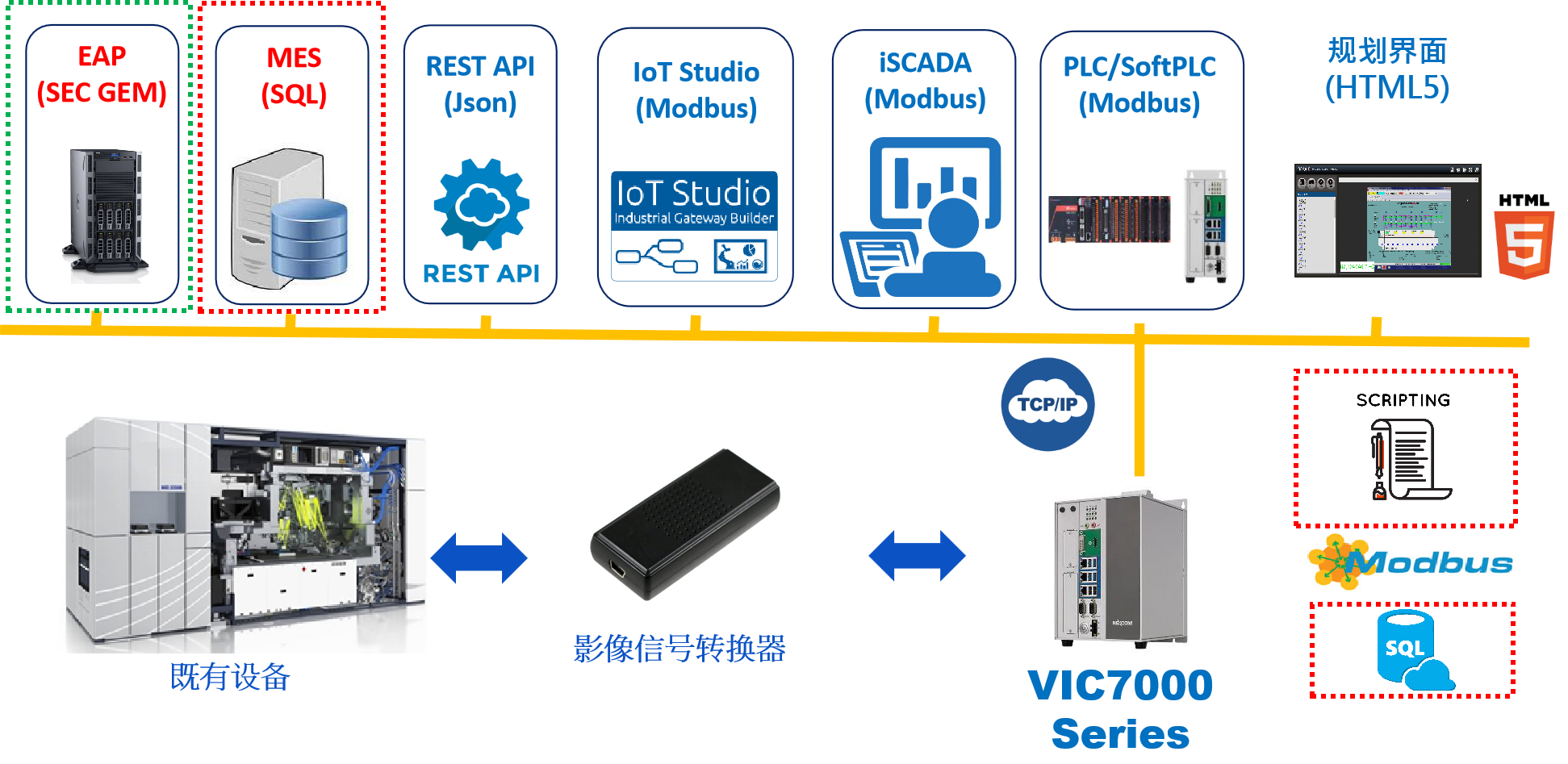

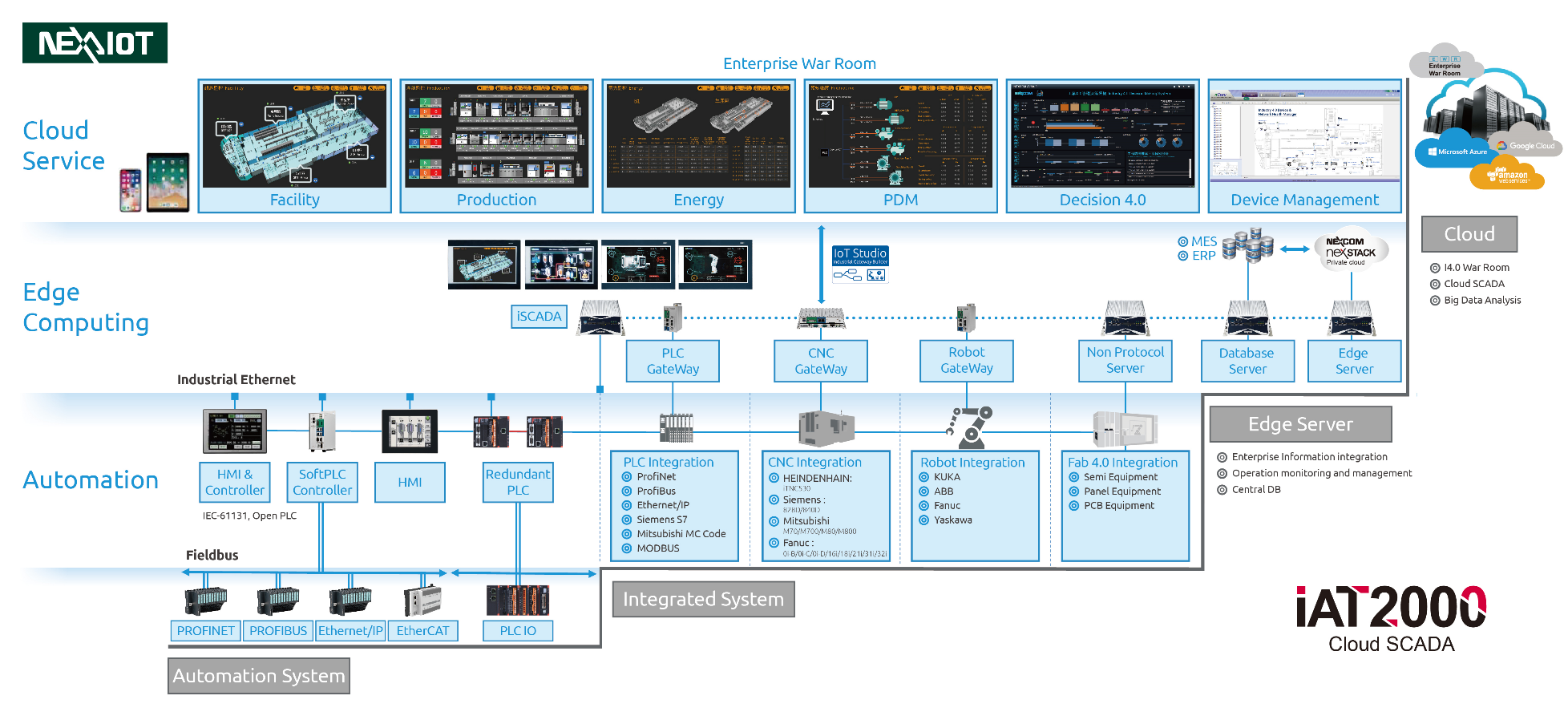

 系统架构





 产品介绍

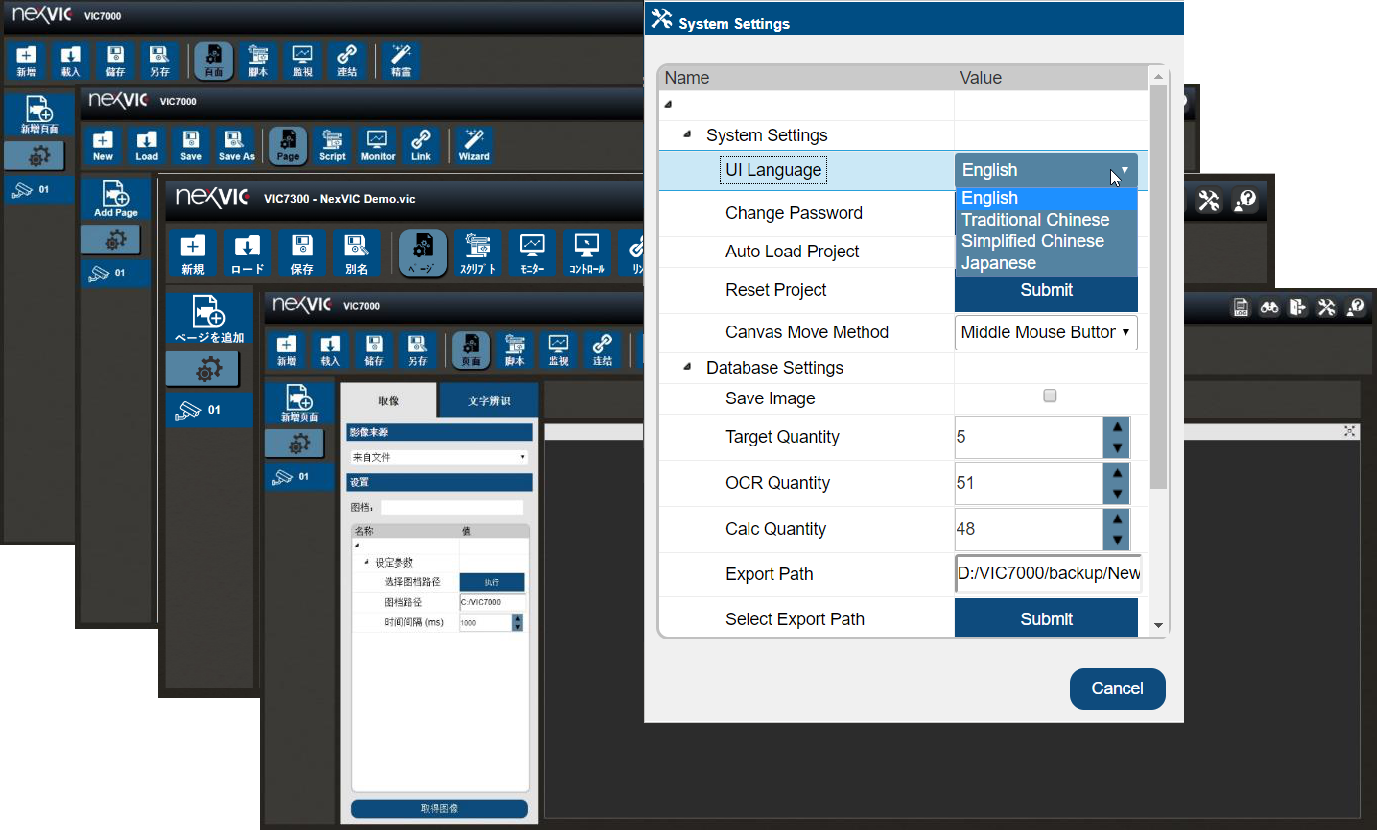

  • 多语言模式

    • 支持多语言切换,目前有四种语言(English/繁体中文/简体中文/日本语),陆续增加中

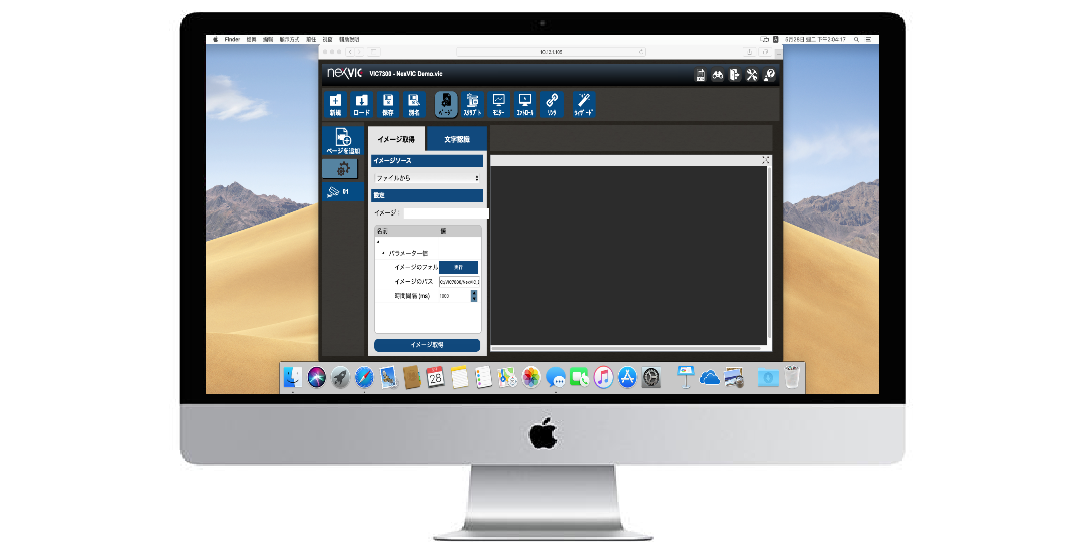

  • 用户接口

    • HTML5 远程规划设定(Chrome, Edge)

    • HTML5 远程监视(Chrome, Safari…)

    • 可经由手机远程监视

    • 支持同时16个使用者观看 (1 Admin or 16 User)



  • ROI (Region of Interest)

    • VIC7100

      支援ASCII Code(非ASCII Code可客制化)/ASCII Code格式/每页20个ROI/可撷取3页/每个ROI可撷取50个字符

      取样率: 2 Frame per Second

    • VIC7300

      每页50个ROI/可撷取5页/每个ROI可撷取100个字符

      取样率: 10 Frame per Second

    • VIC7500

      每页99个ROI/可撷取10页/每个ROI可撷取249个字符

      取样率: 20 Frame per Second

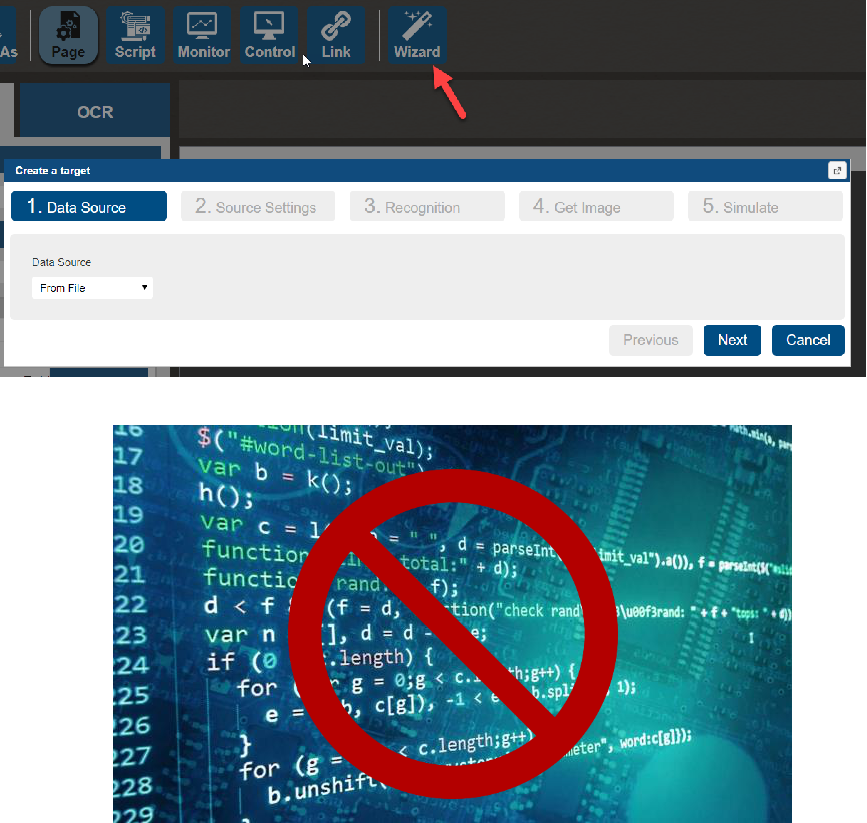

  • 精灵模式

    • 精灵模式引导

    • 简单 学习 ROI 与 资料

    • 一步一步 引导设定

    • 快速且有效的专案部属

    • 建立项目无须任何Code程序规划

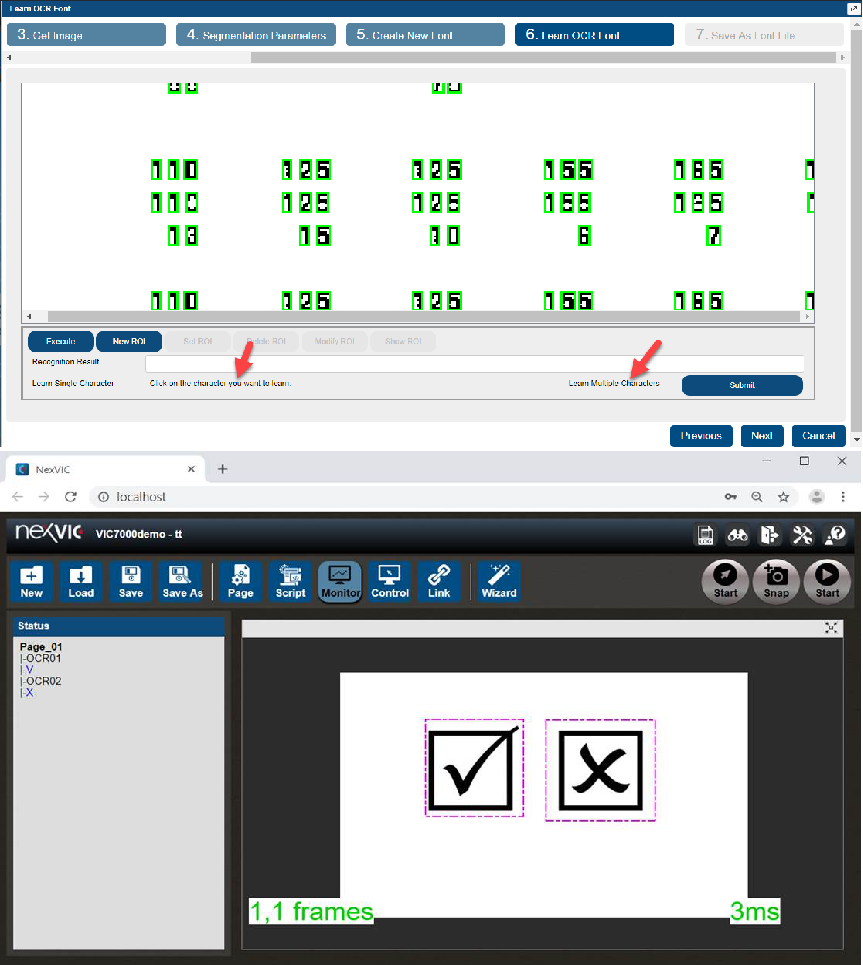

  • 字符学习

    • 精灵模式引导字型学习

    • 单一页面可多个字型以对应不同字的条件

    • 可单字学习也可多字学习

    • 不限于字符,只要是固定的东西,皆可学习成字符来判断

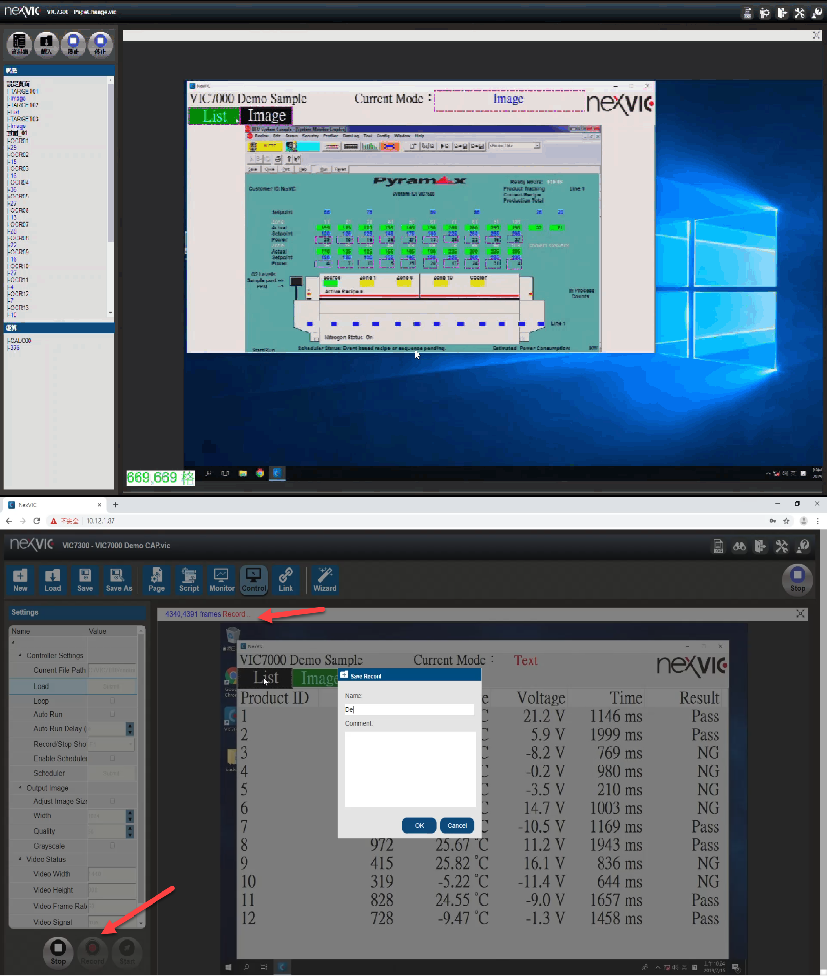

  • 主动换页机制

    • VIC7000具有主动换页机制

    • 仅需在设备插上USB

      设备端不需要安装软件与驱动程序

      不会改变原有系统

      Win系统、Linux系统、Mac系统,甚至BIOS都能控制

      标准的HID Driver

    • 不需要写Script,所有的行为用录制的方式建立

    • 可排程,最多64个时段

    • 不须担心设备端操作人员误触去其他画面,程序会主动翻到对的页面

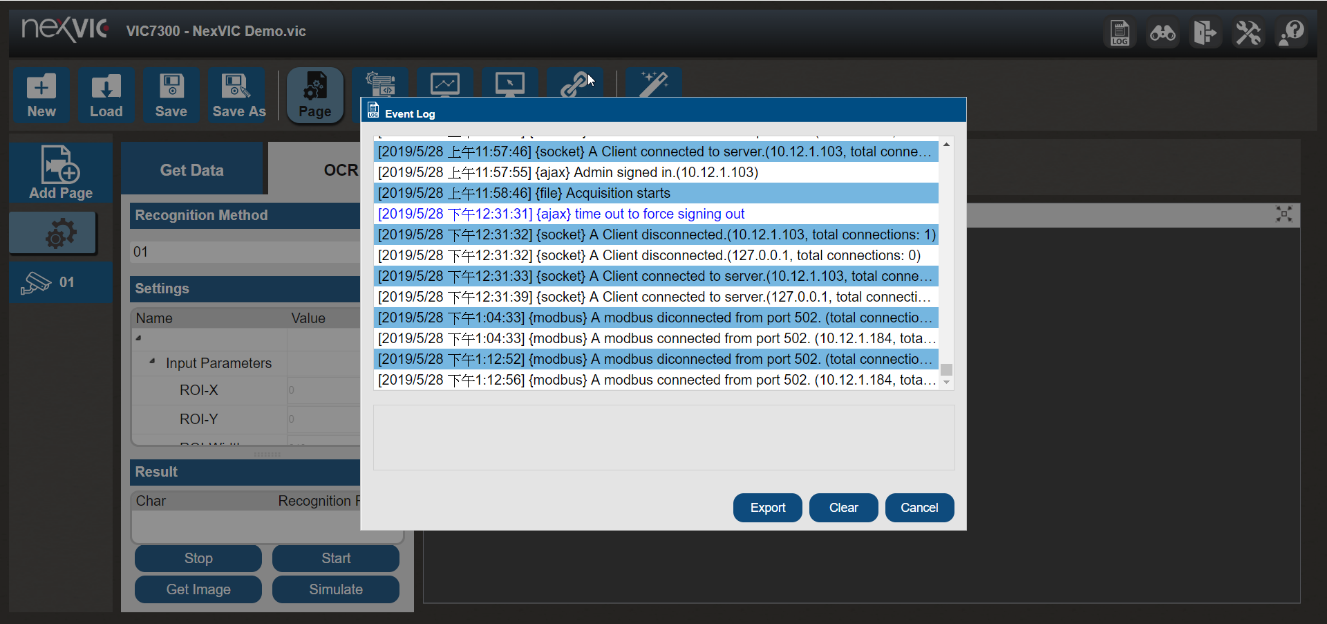

  • 事件纪录

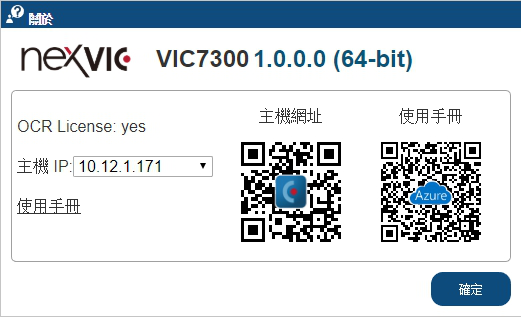

  • 在线/线下 手册

    • 支援 在线/线下使用手册

    • 提供QR codes连结读取远程线上手册,方便使用者可以边看边操作

    • 快速存取 NexVIC server的IP 位置

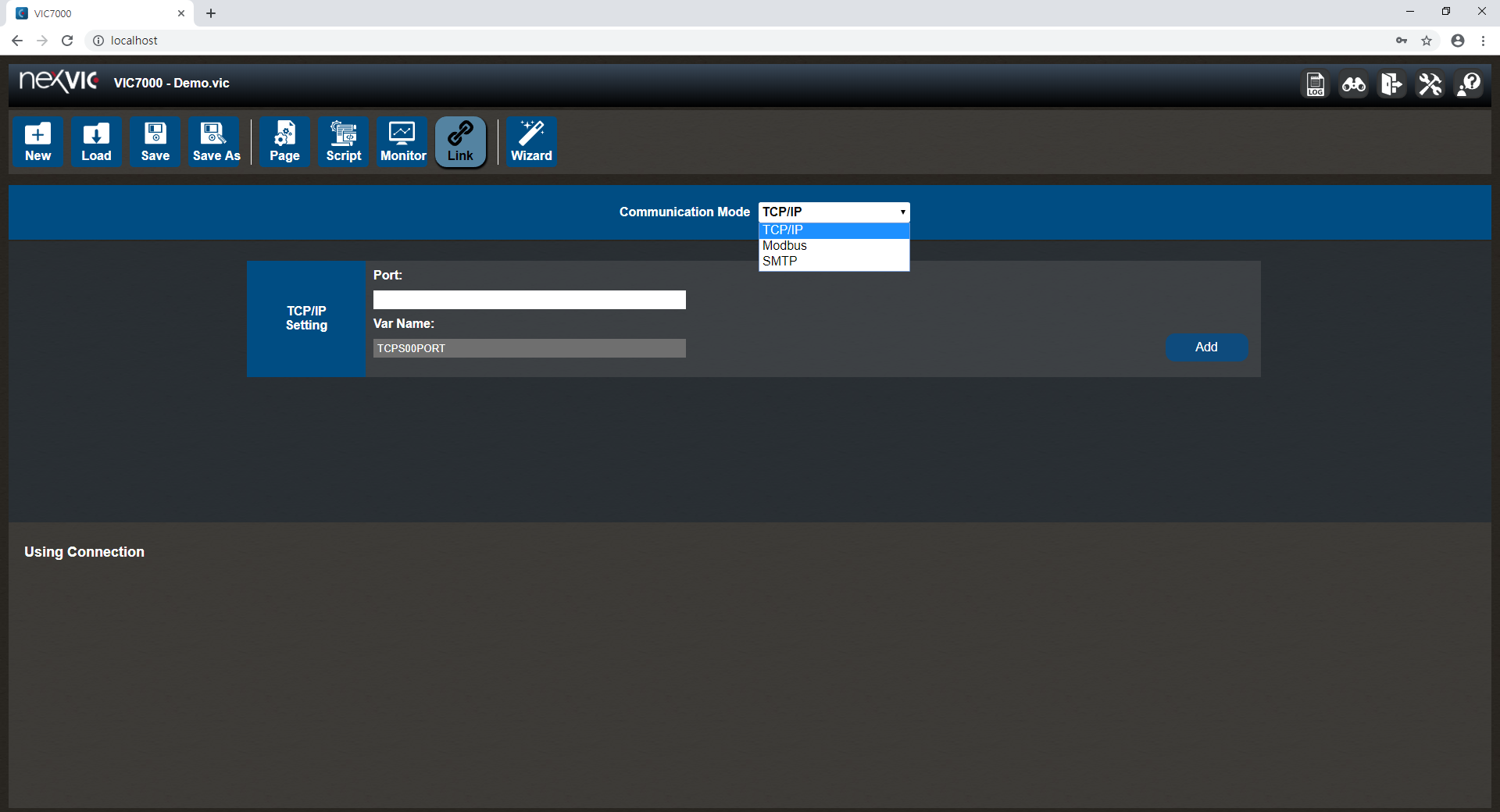

  • 通讯格式链接

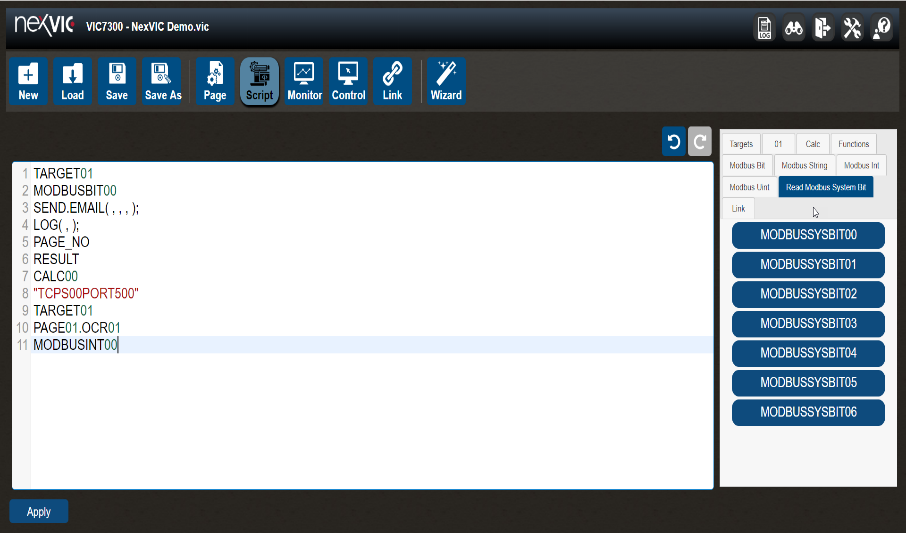

  • 脚本编辑(仅限 7300/7500)

    • 当用户的需求超过默认的功能时,VIC7300 / 7500型号可以提供脚本功能,允许用户编辑自己的功能以满足需求。 (条件,转换,计算...)

    • 使用者可以在此设置警报与警报操作并定义收件人列表。 当触发警报时,会发送警报邮件。

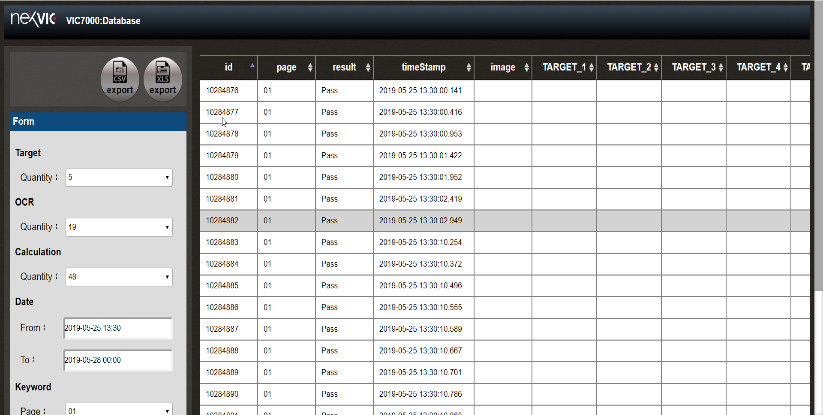

  • 数据纪录(仅限 7300/7500)

    • 数据纪录会保留7天, VIC 系统将自动将数据备份到CSV文件并覆盖数据。 (FIFO 机制) (备份文件路径可以保存在外部储存空间)

    • 资料可手动导出(XLS 或 CSV 格式)

    • 当本地存储的可用空间小于100G时,警报会被触发(报警将经由协议来发送)

    • 当本地存储的可用空间小于50G时,系统将自动覆盖数据 (FIFO机制)

    • 储存空间使用NAS等级

<Example>VIC7300使用每页50个ROI,撷取5页,每个ROI撷取100个字符的情况下,可记录五年无须维护




 系统规格

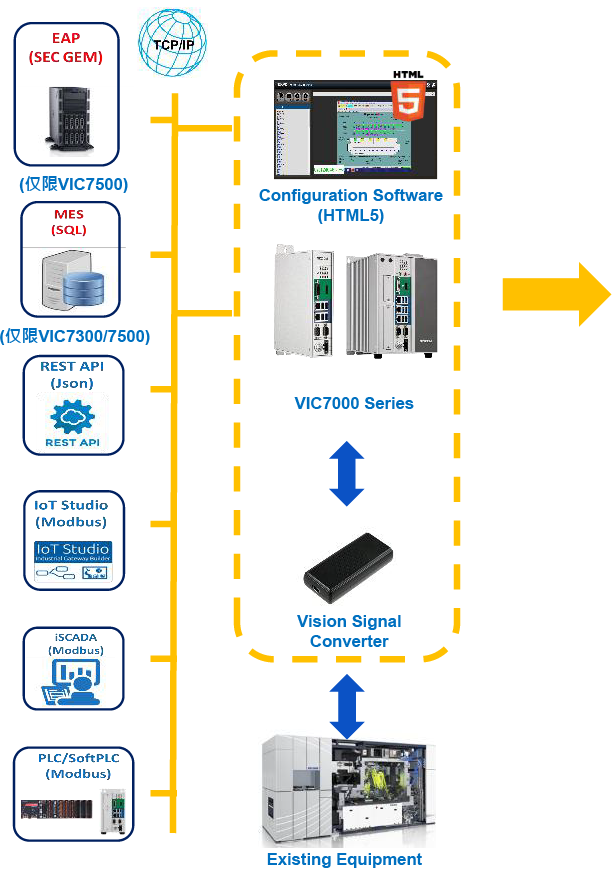

 系统示意图 主要特点 订购信息

  • VIC7100
    • Celeron ® processor J1900 Quad Core 2.0GHz, DDR3L 4G, mSATA 64G
  • VIC7300
    • Core™ i3-6100TE, Dual Core, 2.7GHz, DDR4 8G, 2.5” SATA HDD 1T
  • VIC7500
    • Core™ i5-6500TE, Dual Core, 2.3GHz, DDR4 16G, 2.5” SATA HDD 1T
  • 资料撷取:
    • ASCII Code格式
    • 每页20/50/99个ROI
    • 可撷取3/5/10页
    • 每个ROI可撷取50/100/249个字符
    • 取样率: 2/10/20 Frame per Second
  • 通讯格式与接口:
    • TCP/IP Server
    • Modbus TCP Server
    • REST API Server
    • SQL Server (仅限 VIC7300/7500)
    • SECS GEM (仅限 VIC7500)
      TCP client的模式,可同时允许20 Client 联机
  • 脚本逻辑编辑(包含email Alarm)(仅限 VIC7300/7500)
  • SQL Database 数据纪录 ( 自动覆写)(仅限 VIC7300/7500)
  • VIC7100(P/N:10V70710000XR)

  • VIC7300(P/N:10V70730000XR)

  • VIC7500 (P/N: Coming soon)

  • 24V, 120W AC to DC adapter
    (P/N:7400120022X00)

  • 120W POWER CORD
    (P/N: 60233POW38X00)

  • 24V, 180W AC to DC adapter
    (P/N: 7400180005X00)

  • 180W POWER CORD
    (P/N: 60233POW17X00)
