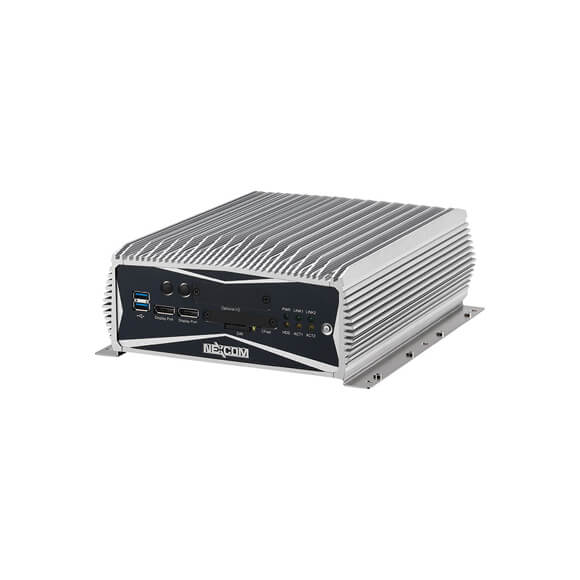

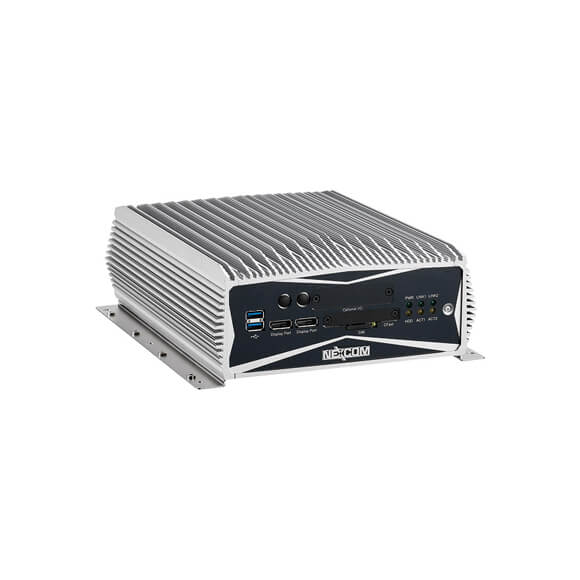

NISE 3600E

基于第三代Intel® Core™ i7/i5/i3处理器，无风扇系统，1个PCIex4扩展槽

主要特点
  • 支持第三代Intel® Core™ i7/i5/i3 处理器
  • 移动式Intel® QM77 PCH
  • 支持1x 2.5" SATA HDD 或 2x SATA DOM
  • 1x VGA, 1x DVI-D 和 2个DP,支持3个独立显示
  • 双Intel® GbE LAN端口
  • 4x USB 3.0, 2x USB 2.0, 5x RS232 和 1x RS232/422/485
  • 1x内置的mini-PCIe插槽，支持Wifi 或 3.5G模块
  • 1x外置的CFast插槽，1x SIM卡槽，1个PCIex4
  • 支持9V~30V DC输入
  • 支持ATX电源模式和WoL网络唤醒功能

Overview

集成了第三代Intel® Core™ i7/i5/i3处理器与QM77 PCH芯片组，NISE 系列新一代成功诞生—NISE 系列。该新系统不仅保持了NISE 系列原有的卓越性能和用户友好特点，还融入了一些更加创新的设计理念。NISE 3600E支持3独立显示：1个VGA、1个DVI-D、2个DP，以满足图形密集型或计算量大的应用，包括自动光学检测，机械自动化，电子警察、监控或图形处理、医疗保健行业等。

此外，NISE 3600 系列支持4x USB 3.0，2x USB 2.0，2x Intel® GbE LAN ，6x COM 端口和1个外接的 CFast 插槽便于访问。 NISE 3600E支持9~30V DC电源输入，ATX电源模式和网络唤醒WoL功能，是新一代满足更多应用需求的无风扇工业计算机。

Specifications

CPU
  • 支持第三代Intel® Core™ i7/i5/i3处理器
    Core™ i7-3632QM, Quad Core, 3.2 GHz, 6M Cache
    • Core™ i5-3610ME,双核, 2.7 GHz, 3M Cache
    • Core™ i3-3120ME, 双核, 2.4 GHz, 3M Cache
    • 以上处理器皆支持3独立显示
  • 支持第二代Intel® Core™ i5/i3 rPGA插槽式处理器
    • Core™ i5-2510E,双核, 2.5GHz, 3M Cache
    • Celeron® B810, 双核, 1.6GHz, 2M Cache
    • 以上处理器皆支持双独立显示
内存
  • 2x DDR3 SO-DIMM插槽,最大支持8GB DDR3/ DDR3L 1333/ 1600 SDRAM, 无缓存，non-ECC
显示
  • 3独立显示(仅适用于第三代处理器)
  • 1个VGA、1个DVI-D、1个HDMI（2个HDMI端口）双独立显示
  • VGA和DVI-D
  • Display端口（HDMI）和VGA
  • Display 端口（HDMI）和 DVI-D
  • HDMI/DVI-D和HDMI/DVI-D
前置I/O界面
  • ATX电源开关
  • HDD 进入/电源状态指示灯
  • 2x USB3.0(蓝色)
  • 2x Display端口(通过电缆，可转换成DVI-D或者HDMI)
  • 2个天线孔
  • 1个外接CFast (可选)
  • 1x SIM card socket

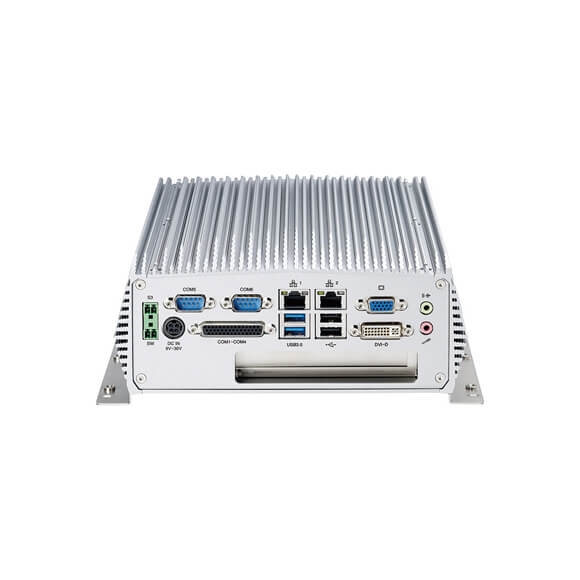

后置I/O界面
  • 2x DB9 for COM5 & COM6 (RS232)
  • 1x DB44串口, 4x COM 端口
    • - COM1/COM3/COM4: RS232
    • - COM2: RS232/422/485
  • 2x Intel® GbE LAN 端口(Intel 82574L 和 82579LM)
  • 2x USB2.0
  • 2x USB3.0(蓝色)
  • 1 x DB15 VGA
  • 1 x DVI-D
  • 1 x Line-out&1x Mic-in
  • 2-pin 远程电源开关
  • 9~30V DC输入
存储设备
  • 1x CFast
  • 1x 2.5" SATA HDD 或者 2x SATA DOM
  • SATA DOM: 仅支持90°C卧式
扩展槽
  • 1个PCIex4扩展槽
    • 附加卡长度: 最长169mm.
    • 功耗:最大 10W/槽.
  • 1x miniPCIe插槽(可选的WiFi 或 3.5G模块可供选择)
电源需求
  • ATX电源模式
  • 板载DC 到 DC，支持9V 到 30V DC输入
  • 可选的电源适配器
尺寸
  • 215mm (W) x 272mm (D) x 93mm (H)，不带悬挂支架
构造
  • 铝制机箱，无风扇设计
工作环境
  • 操作温度:
  • 空气流通: -5°C ~ 55°C
    Ambient with air flow: -5°C to 50°C if using Core™ i7-3612QM
    (根据IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)
  • 存储温度: -20°C ~ 80°C
  • 相对湿度: 95% 在 40°C
  • 抗冲击保护: 20G,半弦, 11ms, IEC60068-2-27
  • 抗振保护
    • Random: 0.5Grms @5~500 Hz 根据IEC68-2-64
    • Sinusoidal: 0.5Grms @5~500 Hz according to IEC68-2-64
认证
  • CE
  • FCC
OS Support Lists
  • Windows XP 32bits and 64bits
  • Windows 7 32bits and 64bits
  • Windows 8.1 32 bits and 64 bits

Ordering Information

准系统
NISE 3600E (P/N: 10J00360000X0)
第三代Intel® Core™ i5/i3 rPGA 无风扇系统，1个 PCIe x4 扩展

NISE 3600E2 (P/N: 10J00360001X2)
第三代Intel® Core™ i5/i3 rPGA 无风扇系统，2个PCIe x4扩展

NISE 3600P2 (P/N: 10J00360002X0)
第三代Intel® Core™ i5/i3 rPGA 无风扇系统，2个PCI扩展

NISE3600P2E (P/N: 10J00360003X0)
第三代Intel® Core™ i5/i3 rPGA 无风扇系统，1个PCI和1个PCIex4扩展

19V, 120W 交直流电源适配器，不包含电源线 (P/N: 7410120002X00)
